Na področju dronov, ki zasledujejo skrajno delovanje, je teža večni sovražnik, strukturna moč pa je spodnja meja preživetja. Ko so inženirji gledali v nebo, je narava že dala subtilen odgovor: satje. Popolna razporeditev šesterokotnikov ustvarja neverjetno moč in togost z najmanjše količino materiala. Ta kristalizacija modrosti Bionics je osrednja skrivnost sodobnega brezpilotnega lahkega dizajna - aluminijaste strukture satja. Ko se lahka aluminijasta folija preoblikuje v jedrski material, tako trdo kot skala pod natančno izdelavo, se je začela lahka revolucija na nebu.
1. Aluminijasta struktura satja: temeljna koda lahkega oblikovanja
Aluminijasta konstrukcija satja je v bistvu sestavljena material sendvič:
* Površinska plast (plošča): Običajno izdelan iz tankih in visoko trdnih materialov, kot so listi iz aluminijeve zlitine (2024, 7075 itd.), Kompoziti iz ogljikovih vlaken ali kompoziti iz steklenih vlaken. Na plošči je glavna obremenitev upogiba in v ravnini.

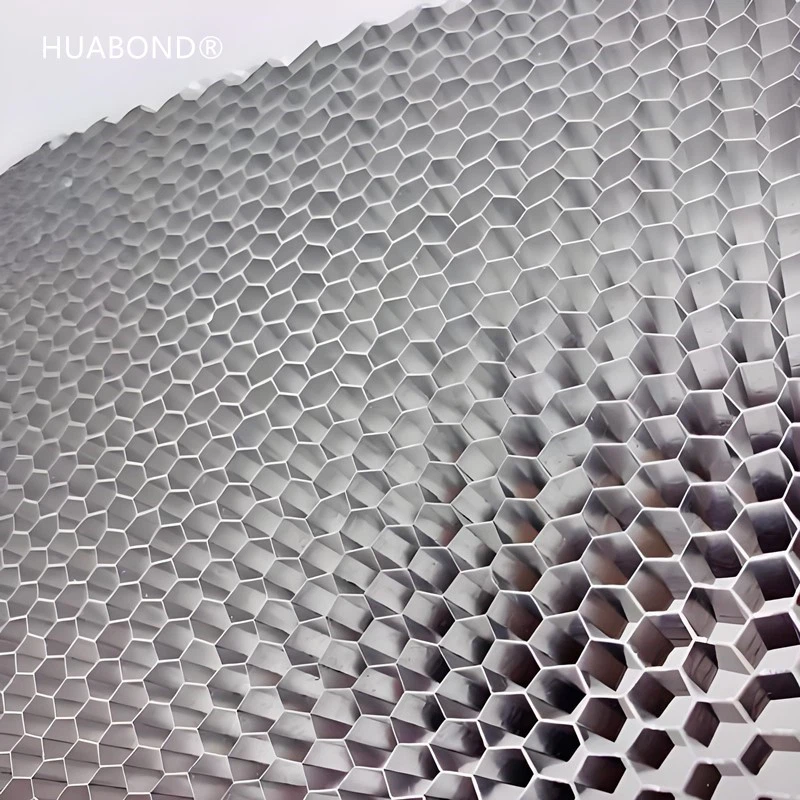

* Jedrna plast: to je aluminijasto jedro satja. Narejena je iz velikega števila šestkotnih (najpogostejših, obstajajo tudi druge oblike, kot so pretirano raztegnjeni šesterokotni, pravokotni) celice aluminijaste folije, povezane z lepljenjem ali drznimi. Jedro materiala ima predvsem strižne obremenitve in zagotavlja temeljne funkcije - ločita obe plasti plošč, kar močno poveča odsek inercije strukture.
Skrivnost njene lahke teže izvira iz izvrstnih mehanskih načel:
* Visoka specifična togost in specifična trdnost: upogibna togost strukture sendviča je sorazmerna s kvadratom debeline jedra. To pomeni, da lahko z istim ploščam povečanja debeline jedra satja znatno izboljša togost celotne strukture, medtem ko je povečanje teže razmeroma majhno. Gostota samega aluminijastega satja je izjemno nizka (običajno v območju 30-150 kg/m³, precej nižja od 2700 kg/m³ trdnega aluminija), zaradi česar ima celotna sendvičasta struktura izjemno visoko specifično togost (togost/gostota) in specifična trdnost (trdnost/gostota). Za komponente, kot so plošče z brezpilotnimi trupi in krila, ki nosijo obremenitve, je to sanjska funkcija.
* Odlična stiskalna in strižna odpornost: Šesterokotna struktura satja lahko učinkovito distribuira stiskanje in strižne obremenitve, ki jih plošča prenaša na vsako celično steno. Stena satja ima predvsem osno silo in ima visoko učinkovitost uporabe materiala. Ravno zasnovana jedra satja lahko nudijo odlično odpornost na drobljenje in striženje.
* Absorpcija energije: Ko je prizadeto ali trči, lahko aluminijasto jedro satja absorbira veliko količino energije z lastno nadzorovano deformacijo drobljenja, učinkovito zaščiti notranjo opremo in strukturo ter izboljša preživetje drona.
* Večfunkcionalna integrirana platforma: Zaprti celični prostor, ki ga tvori jedro satja, ponuja naravni kanal za ožičenje in namestitev majhne opreme. Sama struktura satja ima tudi določene toplotne izolacijske in zvočne izolacijske lastnosti.
2. Aluminijasto
Učinkovitost aluminijastega satja Core Material je zelo odvisna od njegovega proizvodnega procesa:
* Izbira materiala: Pogosto uporabljene aluminijeve zlitine vključujejo 3003 (dobra korozijska odpornost), 5052 (srednja trdnost, dobra korozijska odpornost), 2024, 7075 (visoka trdnost). Debelina folije je običajno med 0,02 mm in 0,1 mm in je izbrana glede na potrebno gostoto in moč jedra.
* Proces oblikovanja:
* LAMINACIJSKA LISTING/METOM METODA: To je najbolj glavna metoda. Aluminijasta folija, prevlečena z lepilnim ali drznim materialom, je zložena v natančnih intervalih in utrjena ali drzna pri visoki temperaturi in tlaku, da tvori trdno vozlišče. Nato je zloženi blok raztegnjen v smeri, pravokotno na folijo in se razkrije, da tvori neprekinjeno strukturo jedra satja. Gostota jedra je določena z debelino folije in razmikom vozlišča (velikost celice).
* Metoda oblikovanja valovanja: Aluminijasta folija se stisne v neprekinjeno valovito, nato pa se valovita listi zložijo in prilepijo skupaj, da tvorijo strukturo satja. Ta metoda ima nekoliko nižjo prožnost.
* Ključni nadzor parametrov:
* Velikost celic: Nanaša se na širino nasprotnih strani šesterokotnega satja. Pogoste velikosti segajo od 1/8 palca (približno 3,2 mm) do 1 palca (približno 25,4 mm) ali celo večje. Majhne celice na splošno zagotavljajo večjo moč in togost, vendar je gostota lahko nekoliko višja; Velike celice so lažje, vendar lažje deformirane pod lokalnim pritiskom.
* FOIL FOUL: neposredno vpliva na debelino in trdnost stene satja. Debelejša je folija, večja je jedra moč in togost, večja je gostota.
* Gostota jedra: masa jedra satja na enoto volumna (kg/m³). To je jedro indikator za merjenje "teže" in "trdnosti" osnovnega materiala, ki ga določa velikost celice in debelina folije. Med lahkimi in potrebnimi mehanskimi lastnostmi je treba doseči ravnotežje.
* Smeri jedra (L proti W): Jedra satja so v mehanskih lastnostih anizotropna. Na splošno so stiskalne in strižne lastnosti vzporedne s smerjo zlaganja folije (L) boljše od tistih, ki so pravokotne na smer zlaganja (W). Med zasnovo je treba upoštevati glavno smer obremenitve.
3. Proizvodnja sendvičeve strukture: umetnost in izzivi vezave
Močno vezanje aluminijastega jedra satja z visoko trdno obrazno ploščo je ključno za izdelavo visokozmogljivih sendvič struktur:
* Izbira lepila: V glavnem se uporabljajo visokozmogljivi strukturni lepilni filmi, kot so epoksidni filmi smole. Pri izbiri je treba upoštevati temperaturo strjevanja (srednje temperaturo, ki strdi približno 120 stopinj ali visoko temperaturno ozdravitev približno 175 stopinj), žilavost, okoljska odpornost (vlažna toplota, solna razpršila, ultravijolična svetloba), združljivost z materialom obrazne plošče itd.
* Površinska obdelava: Ključnega pomena je strogo površinsko obdelavo (kot so anodiranje fosforjeve kisline, anodiranje kromične kisline ali poseben temeljni premaz) na končnih obrazih obraza aluminijeve zlitine in jednega materiala satja za odstranjevanje onesnaževalcev, povečanje površine, oblikovanje stabilne aktivne površine in doseže najboljšo moč.
* Postopek lepljenja:
* Polaganje: Položite spodnjo ploščo, lepilni film, jedro satja (običajno predhodno sestavljeno v potrebno obliko), lepilni film in zgornjo ploščo na kalupu.
* Vakuumsko vrečko za utrjevanje: Zatesnite položene komponente z vakuumsko vrečko, evakuirajte in uporabite enakomerni tlak (približno 1 atmosfero) in jih nato pošljite v avtoklav ali pečico. V avtoklavu je mogoče uporabiti večji dodatni tlak (na primer 3-5 atmosfere), krivulje ogrevanja, izolacije in hlajenja pa lahko natančno nadzorujemo, da se v celoti ozdravi lepilo in zagotovi visoko trdno vezavo brez napak med ploščo in osnovnim materialom. To je standardna metoda za izdelavo kakovostnih letalskih struktur satja.
* Pritisnite strjevanje: Za dele s preprostejšimi oblikami in manjšimi velikostmi lahko ozdravljenje izvedete tudi v stiskalnici z ogrevalno ploščo.
* Jedro polnjenje in obdelava robov: Da bi zadovoljili potrebe po namestitvi pritrdilnih elementov, se v potrebne dele (na primer priključne točke) pogosto vbrizga spojina z epoksi smolo in mikrosferi. Robovi sendvičskih plošč so običajno zaprti in zaščiteni z aluminijastimi profili, sestavljenimi profili ali posebnim pasom.
4. Lahki oblikovalni izzivi: iskanje ravnotežja med lahkotnostjo in močjo
Kljub pomembnim prednostim se oblikovanje in uporaba aluminijastih struktur satja soočajo tudi z številnimi izzivi:
* Občutljivost za poškodbe: plošče struktur satja so razmeroma tanke in so občutljive na lokalne udarce (kot so spuščena orodja, leteče kamnine in toča). Vplivi lahko povzročijo, da se plošče zasukajo ali celo prebijajo ali povzročijo, da se jedrni material zdrobi na udarnem mestu. Škoda z drobljenjem se lahko skriva pod ploščami in jih je težko vizualno zaznati (komaj vidna škoda, BVID), vendar bo bistveno oslabila strukturno moč. Pri načrtovanju je treba razmisliti o dodajanju lokalne ojačitve ali izbiri več panelskih materialov, odpornih na vpliv (na primer kompozitov iz ogljikovih vlaken).
* Vdor in korozija vlage: Če robna tesnila ali poškodba plošče povzroči, da vlaga vdre v jedro satja, bo širitev ledu v nizkotemperaturnih okoljih razširila satje, kar bo povzročilo "zaprt v vodi" ali "cepljenje jedra". Dolgotrajno zadrževanje vlage lahko povzroči tudi korozijo aluminijastih satja. Dobra zasnova in vzdrževanje tesnjenja sta bistvenega pomena. Uvajajo se nove tehnologije hidrofobne prevleke, ki se aktivno upirajo eroziji vlage.
* Oblikovanje povezave: Namestitev drugih komponent (na primer motoričnih nosilcev, pristajalni prestava, senzorji) na sendvič plošči ali povezovanje med ploščami je težava z oblikovanjem. Koncentracija napetosti se bo pojavila na območju priključka, kar je enostavno povzročiti drobljenje jedra ali luščenje plošč. Metoda povezave mora biti skrbno zasnovana (na primer z uporabo puše z velikim premerom, povečanje debeline plošče v priključnem območju, lokalno polnjenje materialov za lončenje, z uporabo stopničastega prekrivanja itd.).
* Stroški: visokokakovostna aluminijasta folija, natančni proizvodni procesi (zlasti avtoklaviranje), strog nadzor kakovosti in relativno zapleteni postopki sestavljanja omogočajo proizvodnjo stroškov aluminijastega satja sendvič struktur, ki so običajno višji kot pri tradicionalnih kovinskih kovinskih strukturah. Samodejna proizvodna tehnologija in optimizirana zasnova sta ključna za zmanjšanje stroškov.
* Kompleksnost modeliranja in analize: natančno simuliranje obnašanja satja sendvič struktur pod zapletenimi obremenitvami (upogib, striženje, torzija, stiskanje, vpliv) je zahtevno. Jedro je pogosto enakovreden homogenemu materialu in daje enakovredne mehanske lastnosti za makroskopsko analizo, vendar za podrobnosti, kot so območja priključka in poškodbe vpliva, so pogosto potrebni bolj izpopolnjeni modeli (na primer podrobno modeliranje ali uporaba namenskih sendvič enot).
5. Drzljiv na nebu: tipične uporabe aluminijastega satja v dronih
Aluminijeva struktura satja je postala prednostna strukturna rešitev za brezpilotne drone od srednjega do visokega konca, zlasti s fiksnim krilom, navpičnim vzletom in pristajanjem (VTOL) ter brezpilotnimi brezpilotnimi brezpilotnimi letali (hale/moški) zaradi svoje odlične lahke učinkovitosti:
* Fuselage: predstavlja lupino za trup (koža), pregrade, tla, pregrade itd. Zagotavlja racionaliziran videz, sprejme opremo in nosi obremenitve letenja (aerodinamični tlak, inercialna sila). Kombinacija plošč iz ogljikovih vlaken + aluminijastega satja jedra materialov je izjemno pogosta.
* Krilo/rep: zgornja in spodnja koža, vodilne in sledilne ročne strukture, krila rebra in krmilne površine (aileroni, dvigala, krmila) glavnega oddelka Wing (SPAR Box) široko uporabljajo sendvičeve strukture satja. To je eden najpomembnejših delov za zmanjšanje teže in je ključnega pomena za izboljšanje časa letenja in manevriranja. Dji's Inspire serija vrhunskih letalskih dronov z vrhunskimi zračnimi fotografijami uporabljajo sendvič zasnovo aluminijastih satja in ogljikovih vlaken v notranji strukturi rok, kar zagotavlja potrebno togost in odpornost na torzijo pri zahtevnih manevriranih letih, hkrati pa ohranja težo na izjemno nizki ravni.
* Sladi in nadstreški: Uporabljajo se v motornih predelkih, predelki opreme, radarskih pokrovih itd. Radarske ovitke morajo izpolnjevati tudi zahteve prenosa elektromagnetnih valov.
* Notranji nosilci in pritrdilne plošče: Uporablja se za natančno namestitev ključne opreme, kot so računalniki za nadzor letenja, inercialne enote IMU, baterije, optoelektronske obremenitve itd., Ki zagotavljajo podporo visoke zveze za izolacijo vibracij in zagotavljanje natančnosti opreme.
6. Prihodnji obeti: Inovacijska meja na poti do lahkega tehtanja
Raziskave in razvoj ter uporaba aluminijastih struktur satja se še vedno razvijajo:
* Hibridna jedrna materialna struktura: V isti komponenti so glede na razliko v porazdelitvi obremenitve jedrna materiala z različnimi gostotami, različnimi velikostmi celic in celo različnimi materiali (na primer aluminijasto satje in pena PMI, nomex satje), da bi dosegli boljše razmerje med uspešnostjo in težo in stroškovno učinkovitostjo.
* Funkcionalni gradientni sat: velikost celice ali debelina folije se v prostoru neprestano razlikuje, da se bolje ujema z porazdelitvijo napetosti komponente.
* Inteligentna struktura in spremljanje zdravja: vdelajte senzorje optičnih vlaken, piezoelektrične senzorje itd. V jedro satja ali vezave za spremljanje napetosti, temperature in poškodbe strukture (kot so učinki, sprožitev delaminacije) v realnem času, uresničite strukturno spremljanje zdravja (SHM) ter izboljšate učinkovitost varnosti in vzdrževanja.
* Uporaba naprednih materialov: Raziščite večje trdne aluminijeve zlitine, satja iz titanijeve zlitine (za območja z visoko temperaturo) in nadaljnji razvoj plošč (na primer večje zmogljive kompozite iz ogljikovih vlaken in kompoziti na osnovi keramike).
* Aditivna proizvodnja (3D tiskanje): kovinska tehnologija 3D tiskanja ponuja nove možnosti za izdelavo jedrnih materialov s kompleksnimi konfiguracijami topološke optimizacije (kot so bionske strukture rešetk) ali integriranimi funkcijami, za katere se pričakuje, da bodo prebili omejitve tradicionalnih oblik satja in dosegli bolj ekstremno lahko in večfunkcijo.
* Učinkovitejša tehnologija proizvodnje in povezave: razvijte avtomatizirane tlakovalne, zunaj Autoclave (OOA) procese strjevanja, zanesljivejšo tehnologijo spletnega nedestruktivnega testiranja (NDT) in inovativne rešitve za povezavo za zmanjšanje stroškov in izboljšanje učinkovitosti proizvodnje.
Aluminijasta satja, kristalizacija navdiha iz satja, je postala nepogrešljiv lahek temelj za drone, ki se lahko dvignejo v nebo. Dosega močno strukturo s lahkotnostjo folije in v natančnem prepletu materialov in mehanike piše inženirsko estetiko nad nebom. Vsako zmanjšanje teže prinaša daljši čas letenja, večjo okretnost in daljši doseg dronov; Vsaka strukturna optimizacija širi meje človekovega raziskovanja neba. Ko lahki aluminijasti sat šepeta v jedru drona, nosi ne le prefinjeno opremo, ampak tudi človeštvo nenehno hrepenenje in osvajanje neba.
